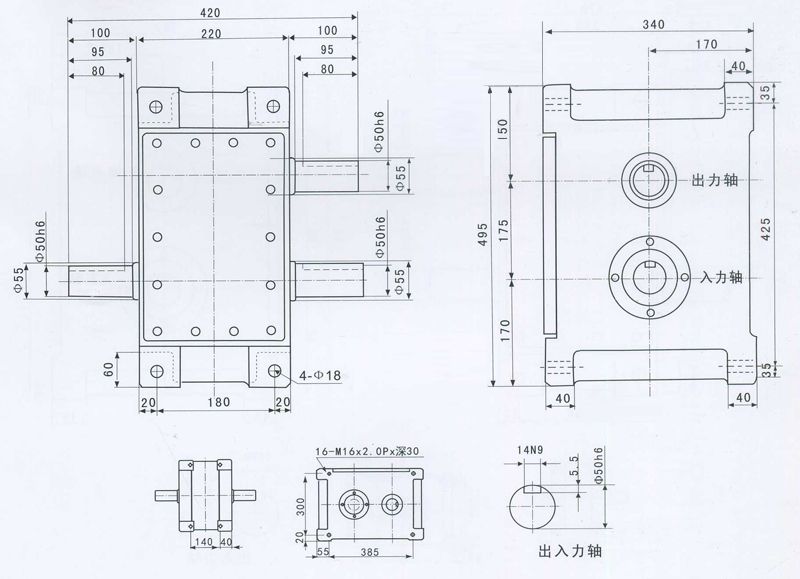

PU175平行型分割器
項目 | 符號 | 單位 | 數值 |
出力軸容許徑向負荷 | P1 | Kgf | 920 |
出力軸容許軸向負荷 | P2 | Kgf | 1000 |
出力軸容許扭力 | Ts | Kgf-m | 參考表 |
出力軸旋轉剛性 | K1 | Kgf-m/rad | 1.68×104 |
入力軸容許軸向負荷 | P4 | Kgf | 920 |
入力軸容許軸向負荷 | P5 | Kgf | 1000 |
入力軸容許扭力 | P6 | Kgf-m | 185 |
入力軸的旋轉剛性 | K2 | Kgf-m/rad | 1.68×104 |
1DWELL的分割精度 | sec. | ±60 | |
2DWELL的分割精度 | sec. | ±120 | |
重復定位精度 | sec. | 60 | |
重量 | kg | 127 |
注：入力軸的GD2是在停留范圍內的數值
注2：C1至C5數值是達到安全系數=2時的數值
